Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый

Артикул:
В наличии
шт
Под заказ
Длина электрода,м 6
Способ размещения электрода Вертикальный
Вес минерльного активатора МАГ-2000* 180 кг
  • Поделиться:

Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый

Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый предназначены для устройства заземления электроустановок в грунтах с высоким удельным сопротивлением (более 30-40 Ом*м), например: сухие пески, вечномерзлые грунты, скальные породы и т.п., а также на объектах, где ограничена площадь, для размещения контура заземления.

Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый идеален для оборудования заземляющих устройств (ЗУ):

  • систем молниезащиты зданий и сооружений;
  • защитного (рабочего, рабоче-защитного, линейно- защитного) заземления;
  • функционального (телекоммуникационных систем и т.п) заземления

Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый представляет собой электрод с перфорацией в стенках, заправленный гранулированным 3-х компонентным электролитическим модулем, снабженный проводником из полосовой стали для присоединения к магистральной шине заземления.

Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый поставляется в комплекте с расходными материалами, необходимыми для подключения заземлителей к магистральной шине и засыпки пространства для  формирование объема  грунта, вокруг электрода с высокой электропроводностью.

Технические параметры:

Заземлители производят из высококачественной  нержавеющей стали марки 03Х17Н14М3 (316/316L по AISI) по ГОСТ 5632-72.

Габаритные размеры заземлителя:

  • длина – (6000,0±5,0) мм;
  • диаметр: - (70±1) мм.

Масса заземлителя с солевым модулем – (90,0±1,0) кг.

Площадь рабочей поверхности – 132 дм2.

Толщина стенки заземлителя – 4 мм.

Заземлители выполнены в климатическом исполнении «В» (всеклиматическое) по  ГОСТ 15150-69.

Заземлитель изготавливается согласно ТУ 3414-001-92123319-2012.

Заземлитель не требует обслуживания.

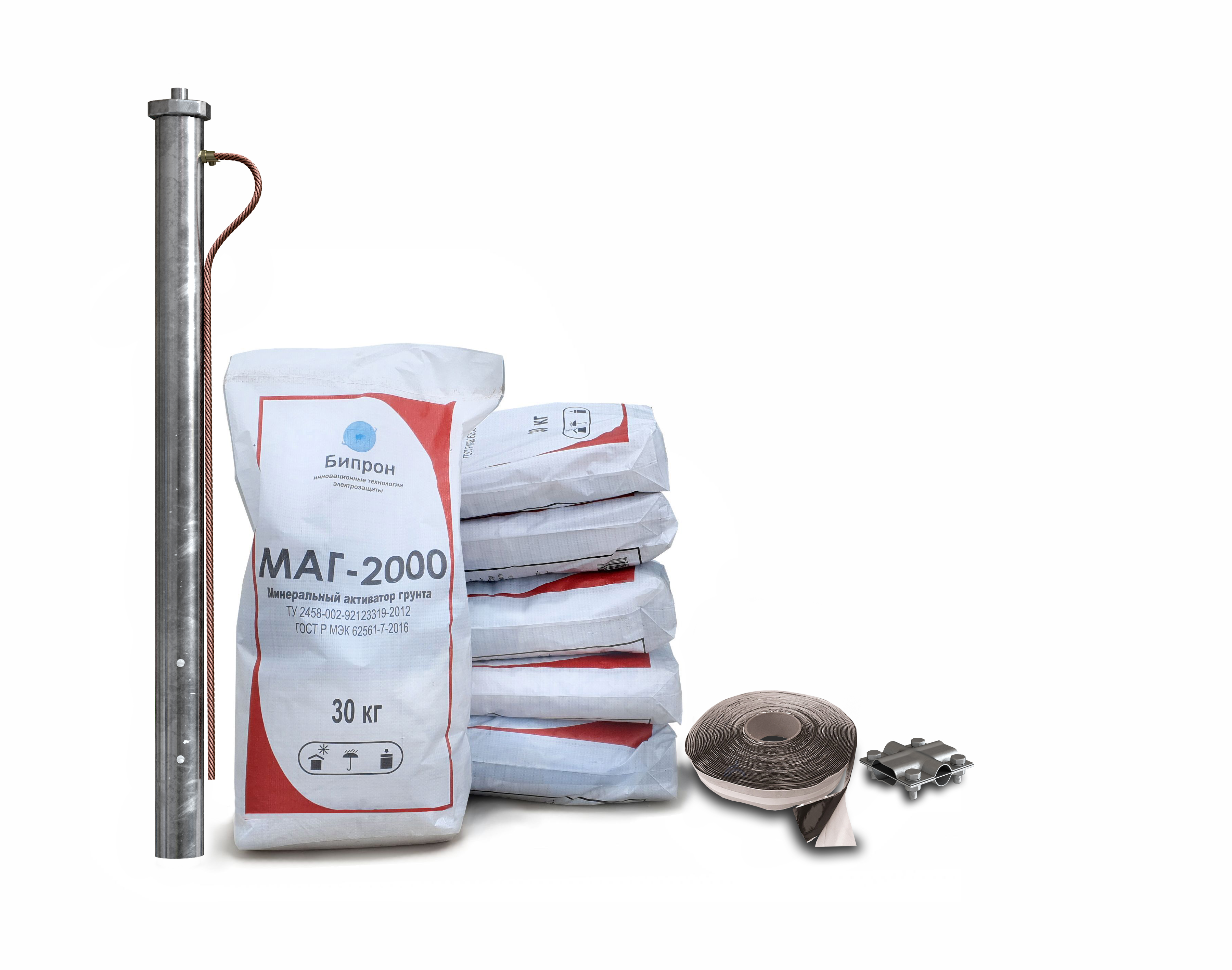

Комплект поставки включает:

  • Электрод заземления«БИПРОН» с уже наполненным соляным наполнителем тип «В» (вертикальный), длиной -6 м;
  • Заземлитель снабжен  кабелем  сечением 1х95мм3  (для соединения заземлителей в электрическую схему и подключения к шине заземления) -1,5 метра;
  • Минеральный активатор грунта МАГ 2000- 120-360 кг*. Это кол-во для стандартных комплектов. Оно также может быть увеличено в зависимости от  необходимой потребности и комплектации;
  • Модуль инспекционно (ревизионный) -1 шт;
  • Зажим соединительный универсальный -1шт;
  • Лента гидроизоляционная -1 шт;
  • Паста токопроводящая -1шт;
  • Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

* Количество минерального активатора грунта МАГ-2000 зависит от комплектации.


Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0,8 не менее 0,97.

Средний срок службы заземлителей – 30 лет.


Активный химический заземлитель Бипрон- 60ВВ тип "Н"- необслуживаемый соответствует всем стандартам проектирования и требованиям безопасности ПУЭ в отношении защиты электроустановок с учетом Российской специфики.

«Бипрон» - система заземления, обеспечивающая сверхбыстрое растекание электрического тока в грунте.

Общий вес комплекта 220 кг
