Активный соляной электрод Бипрон-30ВГ

Артикул:
В наличии
шт
Под заказ
Длина электрода,м 3
Способ размещения электрода Горизонтальный
Вес минерльного активатора МАГ-2000* 120 кг
  • Поделиться:

Активный соляной электрод Бипрон-30ВГ

Активные соляные  электроды "Бипрон" предназначены для устройства заземления электроустановок в грунтах с высоким удельным сопротивлением (более 30-40 Ом*м), например: сухие пески, вечномерзлые грунты, скальные породы и т.п., а также на объектах, где ограничена площадь, для размещения контура заземления.

 Комплект активного соляного электрода Бипрон-30ВГ идеален для оборудования заземляющих устройств (ЗУ):

  • систем молниезащиты зданий и сооружений;
  • защитного (рабочего, рабоче-защитного, линейно- защитного) заземления;
  • функционального (телекоммуникационных систем, и т.п) заземления

Комплект активного соляного электрода Бипрон-30ВГ представляет собой электрод с перфорацией в стенках, заправленный гранулированным 3-х компонентным электролитическим модулем, снабженный проводником из полосовой стали для присоединения к магистральной шине заземления.

Комплект активного соляного электрода Бипрон-30ВГ поставляется в комплекте с расходными материалами, необходимыми для подключения заземлителей к магистральной шине и засыпки пространства для формирование объема  грунта, вокруг электрода с высокой электропроводностью.

Технические параметры:

Заземлители производят из высококачественной нержавеющей стали марки 03Х17Н14М3 (316/316L по AISI) по ГОСТ 5632-72.

Габаритные размеры заземлителя:

  • длина – (3000,0±5,0) мм;
  • диаметр: - (70±1) мм.

Масса заземлителя с солевым модулем – (18,0±1,0) кг.

Площадь рабочей поверхности – 66 дм2.

Толщина стенки заземлителя – 2 мм. По желанию заказчика можно сделать и больше.

Заземлители выполнены в климатическом исполнении «В» (всеклиматическое ) по ГОСТ 15150-69.

Заземлитель изготавливается согласно ТУ 3414-001-92123319-2012.

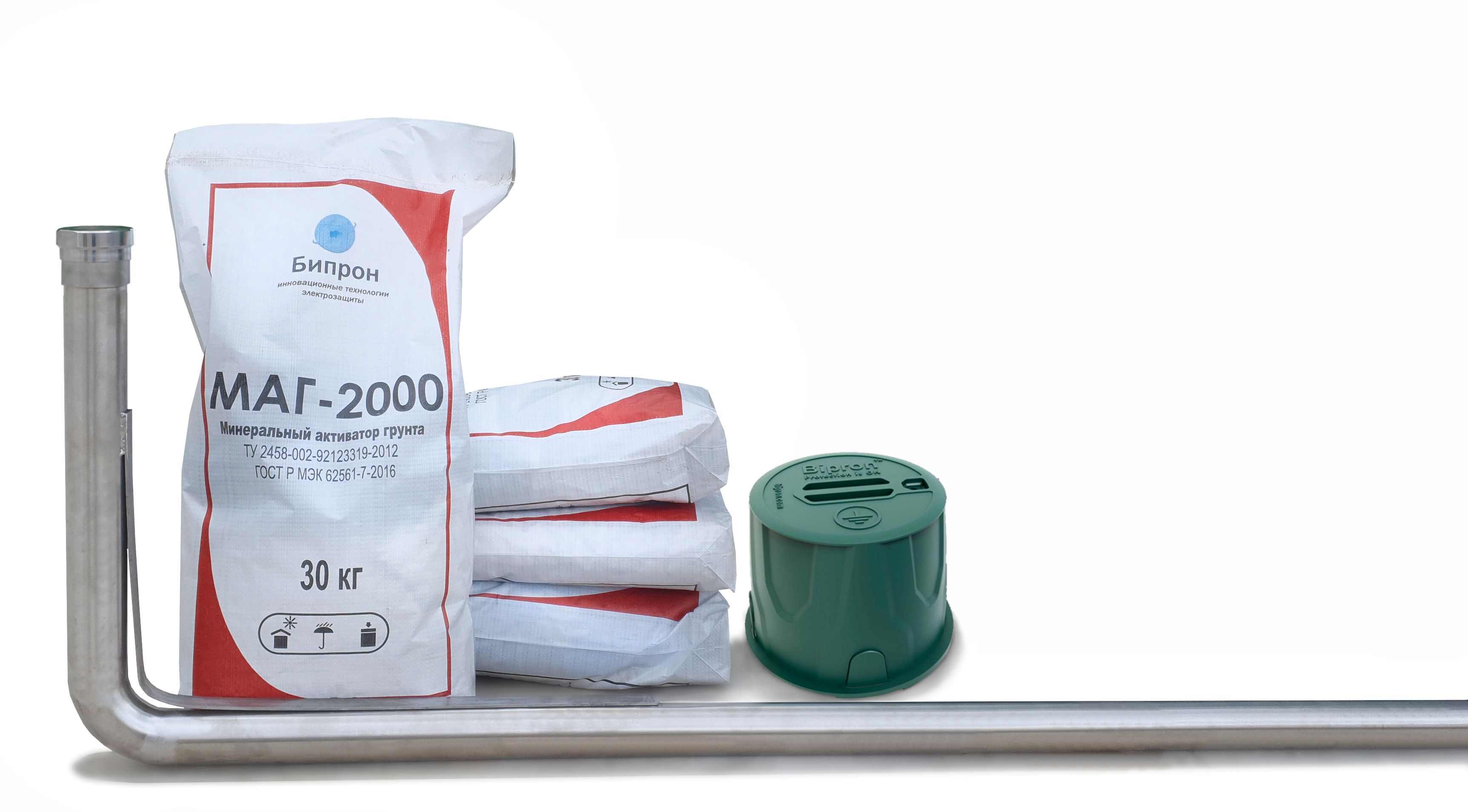

Комплект поставки включает:

  • Электрод заземления«БИПРОН» тип «Г» (горизонтальный), длиной -3 м;
  • Заземлитель снабжен полосой, длиной 1м. и сечением 30х3мм., либо 40х4мм из нержавеющей стали марки 03Х17Н14М3, по ГОСТ 5632-72, (для соединения заземлителей в электрическую схему и подключения к шине заземления);
  • Инспекционный колодец - 1 шт.
  • Минеральный активатор грунта МАГ 2000- 120-360 кг*. Это кол-во для стандартных комплектов. Оно также может быть увеличено в зависимости от  необходимой потребности.
  • Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0,8 не менее 0,97.

Средний срок службы заземлителей – 30 лет.


* Количество минерального активатора грунта МАГ-2000 зависит от комплектации.


Комплект активного соляного электрода Бипрон-30ВГ соответствует всем стандартам проектирования и требованиям безопасности ПУЭ в отношении защиты электроустановок с учетом Российской специфики.

«Бипрон» - система заземления, обеспечивающая сверхбыстрое растекание электрического тока в грунте.

Общий вес комплекта 137 кг
Оставить заявку
