Активный соляной электрод Бипрон- 60ВГ

Артикул:
В наличии
шт
Под заказ
Длина электрода,м 3
Способ размещения электрода Горизонтальный
Вес минерльного активатора МАГ-2000* 120 кг
  • Поделиться:

Активный соляной электрод Бипрон- 60ВГ

В скалистых грунтах, песчаных, вечномерзлых обычные электроды обеспечивают минимальную эффективность заземления. Это обусловлено высоким удельным сопротивлением почвы — от 30 Ом*м. Представляем вашему вниманию нашу собственную разработку — активный соляной электрод "Бипрон-60ВГ". Он идеально подходит для условий вечной мерзлоты, сухих грунтов, скальный пород. Выгоден при ограниченном месте под заземляющий контур.

Область применения

Химический электрод "Бипрон 60-ВГ" оптимально подходит для объектов следующих типов:

  • комплексов молниезащиты, в том числе инженерно-технических сооружений, здания различного назначения;

  • организации всех видов заземления (рабочее, линейное и так далее);

  • обустройстве заземляющих систем в комплексах обеспечения связи (телекоммуникации, информационные и прочие).

Применение активного соляного заземлителя "Бипрон 60-ВГ" показан во всех случаях, когда речь идет о почвах с высоким удельным сопротивлением.

Конструктивные особенности

Активный соляной заземлитель изготовлен в виде полой трубки с перфорацией. Внутреннее пространство наполнено МАГ — электролитиком в гранулах, состоящим из 3 компонентов. Для подключения к общей заземляющей шине предусмотрен проводник из полосовой стали. Комплект поставки:

  • электрод "Бипрон-60ВГ" - длина 3 м;

  • проводник-полоса длиной 1 м, толщина 3 мм, ширина — 30 мм (также возможен вариант сечением 40х4 мм);

  • измерительный колодец для контроля;

  • МАГ-2000 (масса от 180 до 360 кг).

К изделию прилагается техническая документация: инструкция по монтажу и использованию, паспорт, сертификационные документы. В среднем срок эксплуатации активных соляных электродов составляет 30 лет.

Технические характеристики

Материал изготовления — нержавеющая сталь 03Х17Н14М3. Габариты: длина — 600 см, диаметр — 70 мм.  Масса вместе с солевым модулем составляет 90 кг. Площадь активной поверхности — 1,32 м2. Толщина стенки электрода 2 мм. Подходит для всех типов климата (всеклиматическое исполнение). Изделие производится в соответствии с ТУ 3414-001-92123319-2012.

Объем поставки МАГ 2000 определяется комплектацией заземлителя. «Бипрон-60ВГ» изготовлен с соблюдением стандартов безопасности ПУЭ. Цена активного соляного электрода зависит от конкретных условий заказа, оговаривается индивидуально.

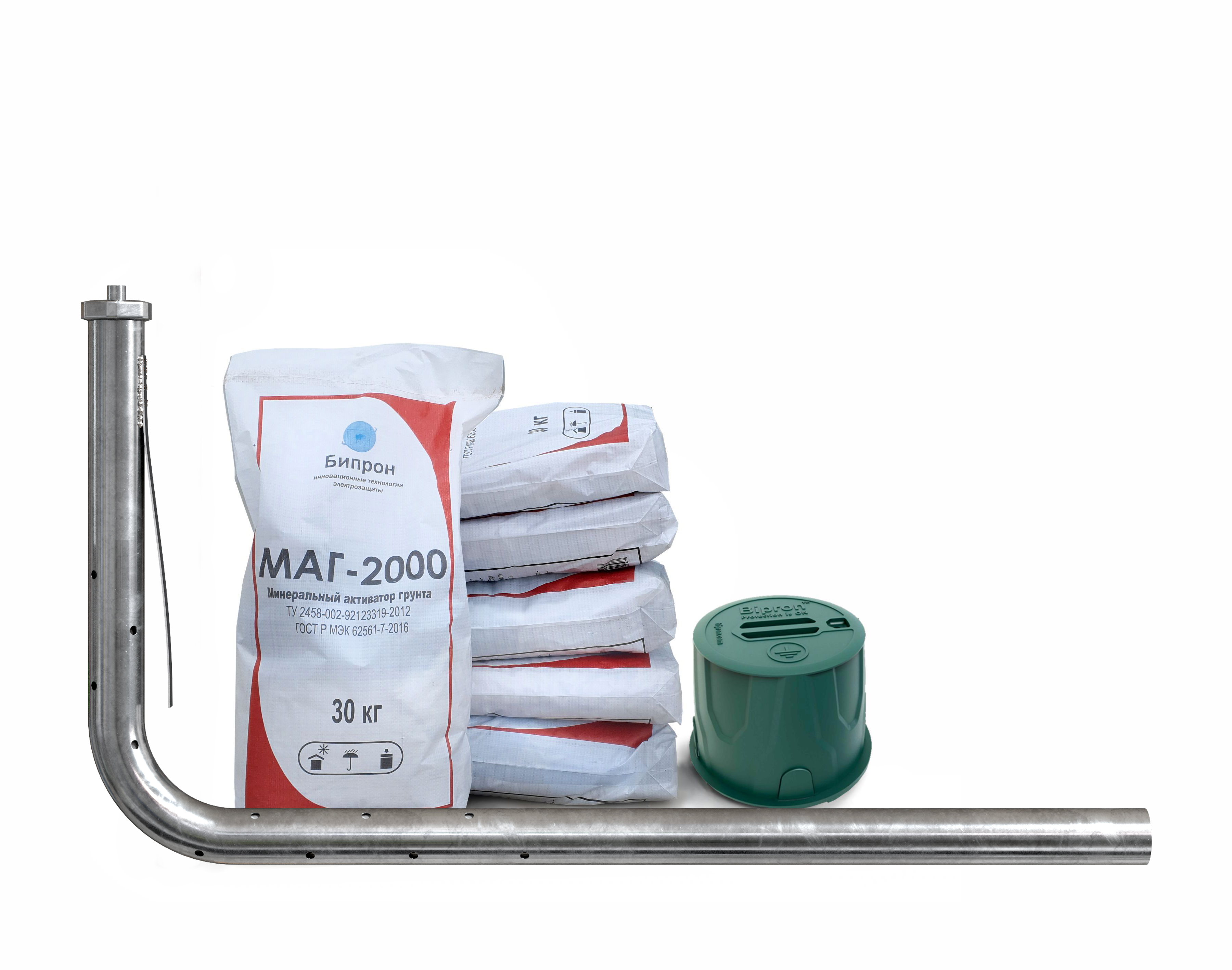

Комплект поставки включает:

  • Электрод заземления"БИПРОН" тип "Г" (горизонтальный), с уже наполеным внутри соляным наполнителем длиной -3 м;
  • Заземлитель снабжен полосой, длиной 1 м. - сечением 30х3мм., либо 40х4мм  (для соединения заземлителей в электрическую схему и подключения к шине заземления);
  • Измерительный контрольный колодец - 1шт
  • Минеральный активатор грунта МАГ 2000- 180-360 кг. Это кол-во для стандартных комплектов. Оно также может быть увеличено в зависимости от  необходимой потребности.
  •  Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0,8 не менее 0,97.

Средний срок службы заземлителей – 30 лет.


* Количество минерального активатора грунта МАГ-2000 зависит от комплектации.

Общий вес комплекта 137 кг
