Комплект электролитического заземления Бипрон- 20ВВ

Комплект электролитического заземления Бипрон- 20ВВ

Артикул:
В наличии
шт
Под заказ
Длина электрода,м 2
Способ размещения электрода Вертикальный
Вес минерльного активатора МАГ-2000* 60
  • Поделиться:
Новиинка
Комплект электролитического заземления Бипрон- 20ВВ

Комплект электролитического заземления Бипрон- 20ВВ

Заземляющие электроды "Бипрон" предназначены для устройства заземления электроустановок в грунтах с высоким удельным сопротивлением (более 30-40 Ом*м), например: сухие пески, вечномерзлые грунты, скальные породы и т.п., а также на объектах, где ограничена площадь, для размещения контура заземления.

Комплект электролитического заземления "Бипрон- 20ВВ" идеален для оборудования заземляющих устройств (ЗУ):

  • систем молниезащиты зданий и сооружений;
  • защитного (рабочего, рабоче-защитного, линейно- защитного) заземления;
  • функционального (телекоммуникационных систем и т.п) заземления.

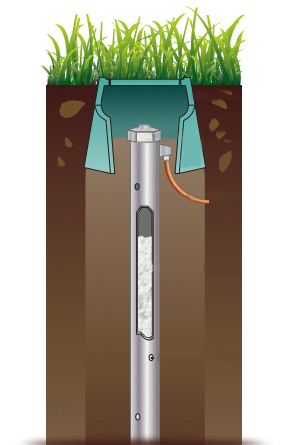

Комплект электролитического заземления "Бипрон- 20ВВ" представляет собой электрод с перфорацией в стенках, заправленный гранулированным 3-х компонентным электролитическим модулем, снабженный проводником из полосовой стали для присоединения к магистральной шине заземления.

Комплект электролитического заземления "Бипрон- 20ВВ" поставляется в комплекте с расходными материалами, необходимыми для подключения заземлителей к магистральной шине и засыпки пространства для  формирование объема  грунта, вокруг электрода с высокой электропроводностью.

Технические параметры:

Заземлители производят из высококачественной  нержавеющей стали марки 03Х17Н14М3 (316/316L по AISI) по ГОСТ 5632-72.

Габаритные размеры заземлителя:

  • длина: (2000±5,0) мм;
  • диаметр:  (70±1) мм.

Масса заземлителя с солевым модулем – (14,0±1,0) кг.

Площадь рабочей поверхности – 44 дм2.

Толщина стенки заземлителя – 2 мм.

Заземлители выполнены в климатическом исполнении «В» (всеклиматическое) по  ГОСТ 15150-69.

Заземлитель изготавливается согласно ТУ 3414-001-92123319-2012.

Комплект поставки включает:

  • Электрод заземления«БИПРОН» тип «В» (вертикальный), длиной 2 м;
  • Заземлитель снабжен полосой, длиной 0,5м. и сечением 30х3мм., либо 40х4мм из нержавеющей стали марки 03Х17Н14М3, по ГОСТ 5632-72, (для соединения заземлителей в электрическую схему и подключения к шине заземления);

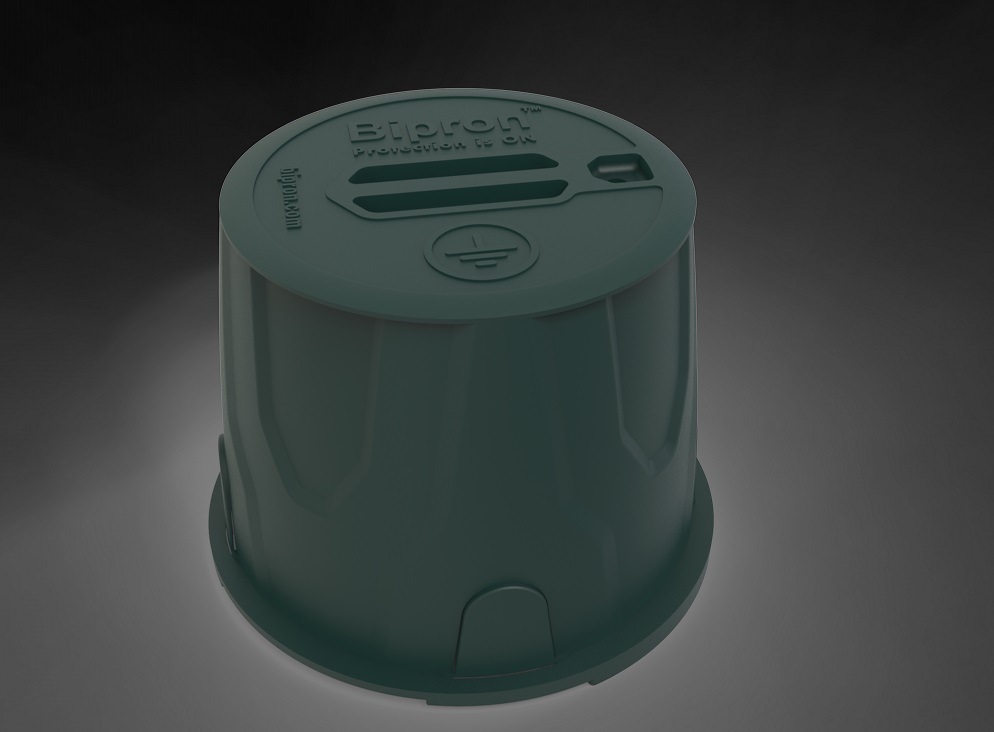

  • Сервисный колодец для обслуживания - 1 шт;

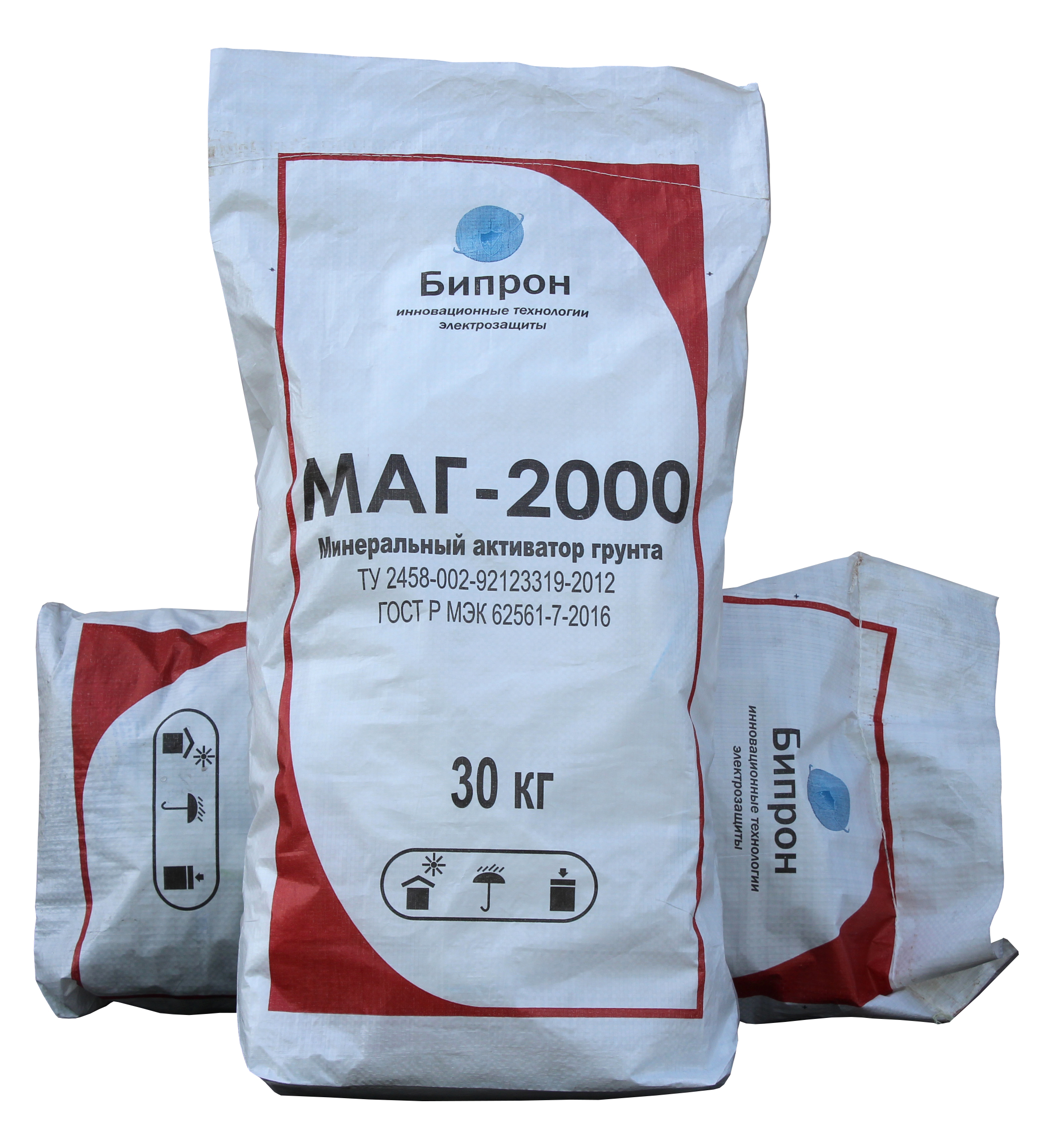

  • Минеральный активатор грунта МАГ 2000- 60 кг;
  • Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0,8 не менее 0,97.

Средний срок службы заземлителей – 30 лет.


Электролитический заземлитель "БИПРОН-20ВВ" соответствует всем стандартам проектирования и требованиям безопасности ПУЭ в отношении защиты электроустановок с учетом Российской специфики.

 "Бипрон " - система заземления, обеспечивающая сверхбыстрое растекание электрического тока в грунте.

Общий вес комплекта 75
